Внешний вид Dixell XC811M

Dixell XC811M

Dixell XC811M предназначен для управления как компрессорами (9 выходов), так и вентиляторами (6 выхода) в системах конденсации. Компрессора могут быть простыми, многоступенчатыми или с разными мощностями. Управление осуществляется при помощи нейтральной зоны или пропорционального регулирования и основано на давлении или температуре определяемой в зоне низкого давления (компрессоры) и в круге высокого давления (конденсаторы). Специальный алгоритм балансирует часы работы компрессоров, распределяя нагрузку равномерно.

инструкция

купить

Корпус пластиковый самопотушаемый V0 144x72 мм; глубина 100 мм
Сборка сборка панели 135x69 вырез
Кол-во конфигурируемых выходов 11 реле 8A 250Vac
Кол-во выходов компрессора 9 (max)
Кол-во выходов вентилятора 6 (max)
Тип компрессоров простой, многоступенчатый, с разными мощностям
Тип входов 2 x Датчика давления 4-20 мA
Датчик NTC
Тип холодильной установки R22, R134a, R404a,R507
Вход задачи пониженного значения 1, без напряжения
Входа  аварийных  сигналов  от  компрессоров 11, электропровод, подсоединен к нагрузкам
Входа от аварийных датчиков давления 2 электропровода высокая и низкая цепь
Общий сигнальный выход аварии 1 реле 8A 250Vac
Вход датчика уровня 1, электропровод
Аварийный  буфер последние 10 аварийных  сигналов  сохранены  и отображены
Быстрое программирование с помощью ключа (flash-память)
Протокол  коммуникации стандартный ModBus RTU, полностью документируется
Температура при работе 0 - 55°C
Температура хранения -30 - 85 °C
Чувствительность 1/100 Бар при всасывании, 1/10 Бар при конденсации
Точность лучше чем 1% oт F.S
RTC запасная батарея до 48ч



Постоянный диапазон
Этот вид управления доступен для всех типов нагрузок. В сравнении с заданным значением нейтральная зона является симметричной, с экстремумами: set+Pbd/2 ... set-Pbd/2. Если давление (температура) находится внутри этой зоны, контроллер поддерживает одинаковое количество выключенных и включенных нагрузок, ничего не изменяя. Когда давление (температура) выходит за пределы зоны, начинается процесс управления. Если давление больше чем SET+Pbd/2, то нагрузки включаются по времени заданному параметрами: don и doF. (don1÷don9, doF1÷doF9 если Cdn=no).
Нагрузка выключается только если времена выдержки onon, oFon, donF прекращены. Управление прекращается, когда давление (температура) возвращается в нейтральную зону.



Пропорциональный диапазон
Диапазон управления (Pbd) разделен на столько частей, сколько имеется ступеней согласно формуле:



step = CPnu x CPSt. (кол-во компрессоров x кол-во ступеней).



Кол-во включенных ступеней пропорционально значению входящего сигнала: при отдалении от заданного значения и входе в различные диапазоны, компрессоры включаются, когда же сигнал приближается к заданному значению, то компрессоры выключаются.
Таким образом, если давление больше чем диапазон управления, то все компрессоры включены; если давление (температура) ниже чем диапазон управления, то все компрессоры выключены. Все задержки (don и doF) и безопасное время (onon, oFon и donF) действительны для этих управлений.
Управление в соответствии с рабочими часами:
Алгоритм включает и выключает выхода в соответствии с рабочими часами каждой нагрузки. Таким образом, рабочие часы сбалансированы.



Датчик давления (4 - 20 мA): будьте осторожны с контактами. При использовании концов контактов, проследите, чтобы не было неизолированных частей проводов, которые могут вызвать короткое замыкание или высокочастотный гул. Для минимизации вынужденного гула используйте экранированные заземленные кабеля.



Все модели могут быть внедрены в систему мониторинга и аварийную систему XJ500 при использовании последовательного порта RS485. Для этого используется стандартный протокол ModBus RTU, затем чтобы они могли быть внедрены в систему, используя этот протокол.

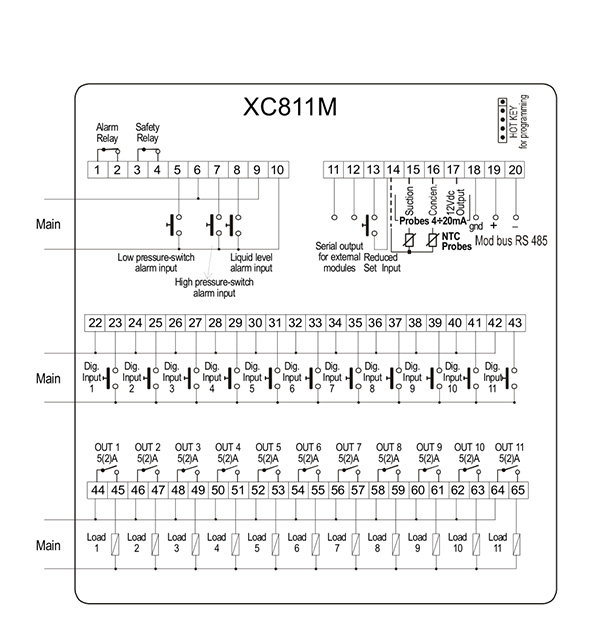

Цифровой ввод и вывод
1 - 2: РЕЛЕ  АВАРИЙНОЙ  СИСТЕМЫ:  обыкновенно  открыто,  закрыто  при  аварийном сигнале или когда прибор выключен.
3 - 4: Реле  безопасности:  обыкновенно  открыт,  закрыт,  когда  прибор  теряет  контроль или выключен.
5 - 6:  Вход  переключателя  низкого  давления:  ввод  при  таком  же  напряжении  что  и нагрузки. Ввод активируется напряжением (SEP=1) или открытием (SEP=0) контактов.
7 - 6: Вход переключателя высокого давления: ввод при таком же напряжении что и нагрузки. Ввод активизируется напряжением (LLI=1) или открытием (LLI=0) контактов.
6 - 8: Датчик  уровня  жидкости:  ввод  при  таком  же  напряжении  что  и  нагрузки.  Ввод активизируется напряжением контактов.
9 - 10: Напряжение контактов.
13 - 14:  Вход  задания  пониженного  значения:  вход  без  подачи  напряжения.  Ввод активизируется закрытием (rSIP=1) или открытием (rSIP =0) контактов.
14 - 15: Вход датчика всасывания NTC (PbC=ntc).
14 - 16: Вход датчика конденсации NTC (PbC=ntc).
15 - 17: Вход датчика всасывания 4ч20мA (PbC=Cur).
16 - 17: Вход датчика конденсации 4ч20мA (PbC=cur).
18 - 19 - 20: Вывод для связи RS485 .
22 - 43: Электронный ввод для безопасности компрессоров и вентиляторов. Когда электронный вход активируется, соответствующий выход выключается.
44 – 65: Реконфигурируемое  реле  вывода  для  компрессоров  и  вентиляторов. Компрессоры всегда распределяются раньше вентиляторов (справа налево).
E. I. Cpnu=4 FnF=3 Контакты 44 - 45 – для первого компрессора, 46  -47 — для второго компрессора; 48 - 49—для третьего компрессора; 50 – 51—для четвертого компрессора; 52-53 — для  первого  вентилятора; 54 - 55—для  второго вентилятора; 56 - 57—для третьего вентилятора.
