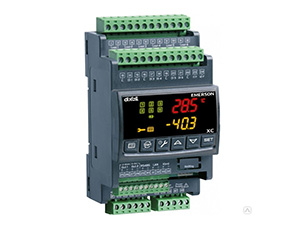

Внешний вид Dixell XC645D

Dixell XC645D

Dixell XC645D контроллер для управления компрессорами и вентиляторами конденсатора, работающими в составе холодильного агрегата. Компрессоры могут быть Digital Scroll или спиральными, поршневыми, с регулировкой производительности. Контроллер можно легко запрограммировать при подаче на него питания с помощью ключа HOT KEY. Dixell XC645D также можно подключить к системе управления и мониторинга семейства XWEB благодаря последовательному TTL-выходу, используя стандартный протокол ModBus RTU.

инструкция

купить

Корпус самозатухающий пластик ABS
Размер формат 4 DIN модуля 70x135мм со съемными клеммами; глубина 60мм
Монтаж на рейку DIN
Класс защиты IP20
Соединения штекерные разъемы для проводов сечением 2.5 мм
Электропитание 230В ±10%. 50-60Гц или 115В ±10%. 50-60Гц или 24В ±10%. 50-60Гц
Энергопотребление 5ВА максимум
Дисплей 4 цифры с красными светодиодами и 4 цифры с оранжевыми светодиодами
Входы до 4-х датчиков NTC, до 3-х входов 4÷20мА или 0.5÷4.5В
Цифровые входы до 8 без напряжения, 2 входа с напряжением питания
Релейные выходы 4 реле SPST 5(3)А, 250В пер.тока
Выход TRIAC макс. 0,5А 230В
Аналоговый выход  2 x 4÷20мА или 0÷10В
Сетевая карта RS485 встроенная
Протокол связи ModBus – RTU
Сохранение данных в энергонезависимой памяти (EEPROM)
Рабочая температура -10 - 60°C
Температура хранения -25 - 60°C
Относительная влажность 20 - 85% (без конденсации)
Диапазон измерения NTC-датчик: -40 - 110°C
Разрешение 0,1°C; 1°F; 0.1бар; 1 PSI
Точность (окруж. темп. 25°C)  ±0,7 °C ±1 цифра

Данные приборы предназначены только для использования в помещении. Контроллеры должны монтироваться на DIN-рейку. Диапазон окружающей рабочей температуры -10÷60°C.
Контроллер XC645D снабжен двумя конфигурируемыми цифровыми входами, первый из которых может быть настроен как датчик. Их функции настраиваются параметрами iF07 и iF08. Они могут быть настроены на контроль уровня жидкости в ресивере, включение режима энергосбережения или тихого режима от внешнего устройства.



Тип хладагента задается параметром FtyP.
В памяти контроллера хранятся соотношения между температурой и давлением для некоторых хладагентов.
Предустановленным хладагентом является: r404. (FtyP=404)
Если используется другой хладагент, то действуйте следующим образом:
- Войдите в режим программирования, нажав в течение 3сек кнопки Set и ВНИЗ.
- Выберете параметр Pr2. Затем введите пароль 3 2 1 0.
- Выберете параметр FtyP, тип хладагента.
- Нажмите кнопку SET: значение параметра начнет мигать.
- Используйте кнопки ВВЕРХ или ВНИЗ для выбора одного из следующих хладагентов: r22=R22; r404=R404A; 407A=r407A;
407C=r407C; 407F=r407F; 410=r410; 507=R507; 134=134; CO2=CO2.
6. Нажмите SET чтобы сохранить новое значение и перейти к следующему параметру.
