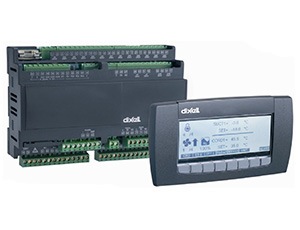

Внешний вид Dixell XC1011D

Dixell XC1011D

Контроллер Dixell XC1011D предназначен для мониторинга и управления компрессорами и вентиляторами конденсатора средних-больших агрегатов холодильных систем. К контроллеру подключается программируемый графический LCD-дисплей. XC1011D имеет 11 конфигурируемых реле, 4 аналоговых входа, 4 конфигурируемых цифровых входа, 11 аварийных входов безопасности. Протокол связи - стандартный ModBus RTU.

инструкция

купить

Корпус самозатухающий пластик V0.
Размер 175x132мм; глубина 60мм
Монтаж установка на DIN-рейку
Число конфигурируемых реле 11 (реле 7А 250В пер.тока)
Аналоговые входы 4 x 4-20мА или 0÷5В или конфигурируемые NTC датчики
Аварийные входы безопасности – силовое напряжение 11, силовое напряжение, подключены к нагрузкам
Конфигурируемые цифровые входы 4, свободные от напряжения
Входы предохранительных реле давления 4 с силовым напряжением, контур низкого и высокого давления
Выход Общей Аварии 1 реле 8А 250В пер.тока
Электропитание 24В пер./пост.тока ± 10%
Тип хладагента R22, R134a, R404a, R507
Регистратор аварий сохраняются и отображаются последние 100 аварийных состояний
Легкое программирование с помощью ключа программирования hot-key
Протокол связи Стандартный ModBus RTU, полностью документирован
Рабочая температура 0÷60°C
Температура хранения -30÷85 °C
Разрешение 1/100Бар, 1/10°C, 1°F, 1 PSI
Точность лучше чем 1% от F.S. (полной шкалы)
Резервная батарея часов реального времени RTC полностью заряженная батарея: обычно - 6 месяцев, минимум - 4 месяца

Все модели линейки XC1000D могут быть включены в систему мониторинга и аварийной сигнализации, используя последовательный порт RS485. Они используют стандартный протокол ModBus RTU, благодаря которому данные приборы можно интегрировать в любую систему диспетчерского контроля.
Данные приборы предназначены только для использования в помещении. Ониустанавливаются на din-рейку.



Регулирование с нейтральной зоной - только для компрессоров.
Этот тип регулирования доступен только для компрессоров. Он используется, если параметр C37 = db (C38 = db для контура 2). Следующие замечания справедливы только для регулирования без инверторов. В этом случае нейтральная зона (CP1) является симметричной по отношению к желаемой уставке, с крайними значениями: set+CP1/2 ...set-CP1/2. Если давление (температура) находятся внутри этой зоны, то контроллер поддерживает то же самое число включенных и выключенных нагрузок, ничего не меняя. Регулирование начинается, когда давление (температура) выходит из этой зоны. Если давление выше, чем SET+CP1/2, the то нагрузки включаются с таймингами, заданными в параметре CP11. Нагрузка включается, только если ее времена безопасности:
CP9 Мин. время между 2 последовательными Включениями одного компрессора (0÷255 мин).
CP10 Мин. время между выключением компрессора и последующим его включением (0÷255мин).
CP13 Минимальное время работы нагрузки (0 ÷ 99.5 мин; разр. 1сек) истекли.
Регулирование останавливается, когда давление (температура) возвращается в нейтральную зону.



Регулирование с зоной пропорциональности - для компрессоров и вентиляторов.
Этот тип регулирования доступен для компрессоров и вентиляторов. Он используется компрессорами, если параметр C37 = Pb (C38 = Pb для контура 2). Следующие замечания справедливы только для регулирования без инверторов. Компрессоры и вентиляторы работают одинаковым образом.
В этом случае зона регулирования (CP1) делится на столько частей, сколько имеется ступеней в соответствии со следующей формулой:
Число ступеней = C(i) = CPr1 или Ступень (число компрессоров или ступеней).
Число включенных ступеней пропорционально значению входного сигнала: когда он отклоняется от желаемой уставки и входит в различные зоны, компрессоры включаются, затем они выключаются, когда сигнал приближается к уставке.
Таким образом, если давление выше зоны регулирования, все компрессоры включены, если давление (температура) ниже зоны регулирования, все компрессоры выключены. Естественно, также и для этого регулирования все задержки (CP11 и CP12) и времена безопасности (CP9, CP10, CP13) принимаются во внимание. Регулирование в соответствии с часами наработки. Этот алгоритм включает и выключает нагрузки в соответствии с часами наработки каждой нагрузки. Таким образом, часы наработки выравниваются.



Управление всеми вентиляторами с инвертором – пропорциональное.
В этом случае все вентиляторы конденсаторной группы работают от одного инвертора. Частота, выдаваемая инвертором, = пропорциональна отклонению давления нагнетания от уставки.
Задайте одно реле как инвертор (FRQ1F или FRQ2F) и задайте аналоговый выход 3 или 4 для управления им (3Q2 или 4Q1 = INVF1 или INVF2). Контрольный датчик – это датчик, заданный в параметре 3Q3 или 4Q2 = PBC3 или PBC4, датчик нагнетания контура 1 и 2 соответственно. Аналоговый выход регулируется в пропорциональном режиме в соответствии с давлением/температурой между SETF и SETF1 + 3Q19 (или 4Q18). Ниже SETF выход ВЫКЛ, выше SETF - выход работает на 100%. Если давление/температура нагнетания выше, чем значение SETF1(2), то реле, заданное как инвертор, будет ВКЛ; если давление нагнетания ниже, чем значение SETF1(2), то реле будет ВЫКЛ.
